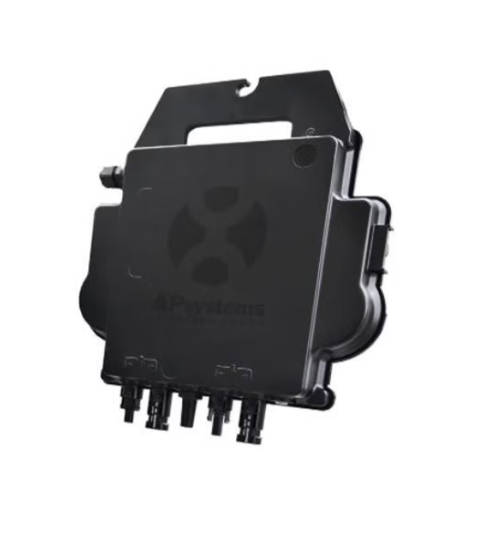

APSYSTEMS Micro-onduleur DS3H-EU monophasé 960VA

Description

APSYSTEMS Micro-onduleur DS3H-EU monophasé 960VA

Convertissez le courant continu créé par vos panneaux solaires en courant alternatif avec ce micro-onduleur APsystems. Il est capable de gérer 2 panneaux en simultané sur une installation monophasée.

Grâce à son dispositif de sécurité de déconnexion du réseau intégré, vous êtes garantie d’installer un micro-onduleur parfaitement conforme aux normes en vigueur relais VDE126-1-1.
Ce micro-onduleur APsystems dispose de 2 entrées MPPT indépendantes, une pour chaque panneau, afin de vous offrir une excellente production énergétique.
Ce micro-onduleur avec sa puissance de 960VA est adapté au panneau photovoltaïque de 450Wc minimum.
Norme CE Garantie 10 ans
Descriptif
Caractéristiques techniques de ce micro-onduleur :

– Données d’entrée (DC) :

Puissance de module recommandée : 330W – 660Wc
Plage de Tension MPPT : 28V-45V
Plage de tension de fonctionnement : 16V-60V
Tension d’entrée DC maximum : 60V
Courant d’entrée DC maximum : 20A x 2

– Données de sortie (AC) :

Puissance de sortie max : 960VA
Tension : 230V
Courant de sortie nominale : 4,2A
Fréquence : 50Hz
Nombre maximum d’unités par branche de 20A : 5 micro onduleurs /10 modules

– Rendement :

Rendement maximum : 97,3%
Rendement MPPT nominal : 99,5%
Consommation électrique de nuit : 20mW

– Données mécaniques :

Plage de température ambiante de fonctionnement : -40°C à +65°C
Plage de température de fonctionnement interne : -40°C à +85°C
Dimensions (lxLxP) : 263x218x42,5mm
Poids : 3,1kg
Courant maximum du câble AC : 20A
Type de connecteurs : Stäubli MC4 PV-ADBP4-S2&ADSP4-S2
Système de refroidissement : convection naturelle – pas de ventilateur
Indice de protection : IP67

– Caractéristiques et Conformités :

Communication sans fil (de l’onduleur vers les plateformes de gestion en ligne ECU-C ou l’ECU-R) : Zigbee, pour une transmission de données plus rapides que le CPL et une plage de tension MPPT plus large pour une meilleure récupération d’énergie
Type de transformateur : transformateur haute fréquence, isolé galvaniquement
Monitoring : accès aux options de monitoring via la plateforme EMA
Conformité réseaux électriques, Sécurité et EMS : EN 62109-1/-2; EN 61000-1/-2/-3/-4; EN 50549-1; PN-EN 50549-1; DIN V VDE V 0126-1-1; VFR 2019; UTE C15-712-1; CEI 0-21; UNE 217002; NTS; RD647; VDE-AR-N 4105; G98; G99; G98/NI; G99/NI

Attention : la garantie 20 ans est assurée par APsystems que si vous utilisez une passerelle ECU et que vous enregistrez vos micro-onduleurs dessus.

Achetez une extension de garantie pour votre micro-onduleur sur le store APsystems.

Ce micro-onduleur est compatible avec les accessoires Apsystems :

Ces micro-onduleurs se raccordent entre eux avec les câbles spécifiques APS : Réf. APS2322304703
Outil de déconnexion : Réf. APS2352000001
Prévoir embout de terminaison en fin de câble : Réf. APS2060700007
Bouchon d’étanchéité pour les entrées non utilisées des micro-onduleurs :
Bouchon male : Réf. APS2060401006
Bouchon femelle : Réf. APS2060402006
Ces micro-onduleurs communiquent avec les passerelles APS pour la gestion en ligne de votre installation :
Réf. APSECU-R
Réf. ASPECU-C

Caractéristiques e-catalogue APsystems :

Fiche technique micro-onduleur réf. DS3H-EU
Certificat VDE
